Paigaldusjuhend
Seemoto-süsteemi seadmete kasutuselevõtu- ja paigaldusjuhend
Andurid
TS - temperatuuriandur
TS Toatemperatuur ja THS
- Andurid tuleb paigutada nii, et nende ees ei oleks tooteid ega muid takistusi. Andurid peavad olema nähtavad ja kinnitatud/paigutatud nii, et need ei jääks näiteks riiulite taha varjatuks.
- Andurit ei tohi kinnitada metallile ja see peab olema püstises asendis, nii et selle esikülg (Seemoto kleebis) oleks suunatud tugijaama, ukseava või avatud ruumi poole.
- Soovitav on paigaldada andur veidi kõrgemale, kuid mitte kõrgemale kui näiteks ruumi ukseava.
TS toatemperatuuri paigaldusjuhised

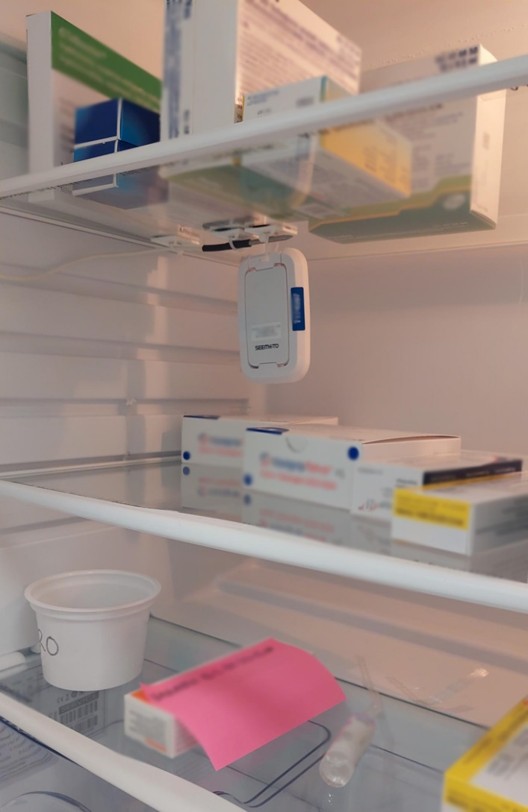

TS külmkapp
- Andurid tuleb paigutada kapis ülemiselt riiulilt teisele riiulile, riiuli esiosale, püstises asendis. Andur ei tohi puudutada ühtegi toodet, et temperatuuri näidud ei moonutuks. Jätke anduri ümber mõni sentimeeter vaba ruumi.
- Andurit saab näiteks riputada riiulivõrgule kaabli sidumise abil või paigutada plastkonteinerisse nii, et andur oleks püstises asendis.
- Sahtlitega kapis saab anduri kinnitada vertikaalselt plastist vaheseinale, kasutades tagaplaadi kleepuvat tagakülge, võimalikult kõrgele.
- Andurit ei tohi kinnitada kapiseintele, see ei tohi olla horisontaalne ega puutuda kokku metalliga.
- Andur tuleb paigaldada nii, et anduri esikülg (Seemoto logo) oleks suunatud kapist väljapoole.
- Kui külmkapp on seina sisse ehitatud, tõmmake kapp väljapoole, nii et ukse tihendid oleksid küljelt vaadates nähtavad. Kui näiteks on kolm kappi kõrvuti, tõmmake keskmist kappi veidi välja, nii et ka selle ukse tihendid oleksid küljelt vaadates nähtavad.
TS külmiku paigaldusjuhend
TS sõiduk
Traadita Seemoto andur koosneb kahest osast: andurist endast ja alusplaadist.
- Tugikilp aktiveerib anduri. Ilma tugikilbita andur ei mõõda.
- Tugilauda kasutatakse ka anduri paigaldamiseks/kinnitamiseks.
- Toiteindikaator vilgub üks kord esipaneeli ülemises paremas nurgas 60 sekundi jooksul pärast tagaplaadi kinnitamist/eemaldamist.
Anduri paigalduskoht valitakse vastavalt kliendi juhistele. Kui konkreetseid juhiseid ei ole antud, paigaldatakse andur kaubaruumi järgmiselt:
1

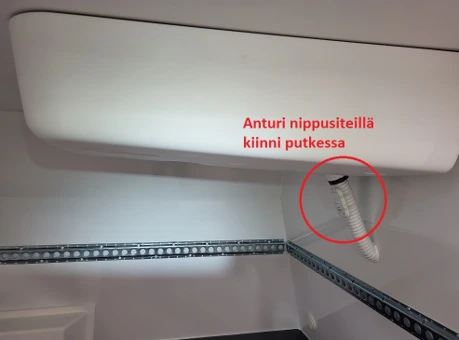

Riputage kinnitusplaat kaabli sidumise abil jahutus-/kütte seadme torudele/voolikutele/juhtmetele või muule sarnasele, võttes arvesse järgmisi punkte:
- Tugilaud/andur ei tohi puutuda kokku metalliga, olla kütte- või jahutusseadme õhuvoolus ega asuda ukse vahetus läheduses.
- Paigalduskoht tuleb valida nii, et andur ei oleks kokkupõrgetele avatud ega segaks sõiduki normaalset tööd.
2
Pärast alusplaadi kinnitamist klõpsatakse andur alusplaadile
- Esmalt asetage anduri alumine osa paika ja seejärel suruge anduri ülemine osa alusplaadile. Andur klõpsub paika.
3

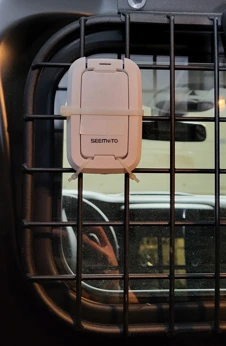

Lõpuks pingutame anduri ja tagaplaadi ümber kinnitusklambri
- See tagab, et andur ei eraldu mingil juhul alusplaadist.
TS sõiduki paigaldusjuhend
TS-PT - plaatinaandur

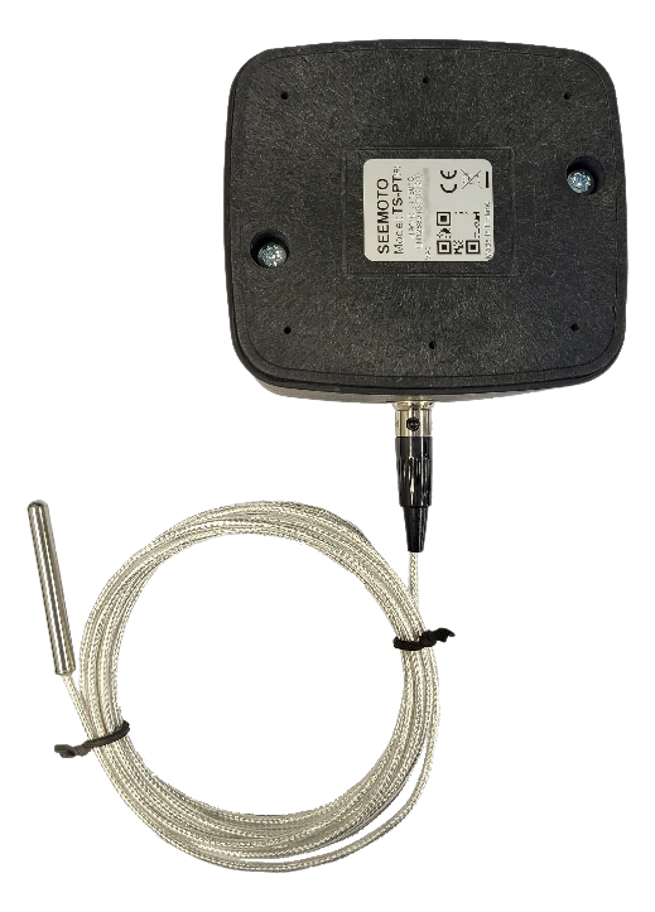

TS-PT paigaldusjuhend
Alustamine
Enne paigaldamist/kasutamist veenduge, et pakendis on järgmised seadmed ja lisatarvikud:
- TSPT seade
- Anduriproov
Paigaldamine/kasutamine
Ärge paigaldage seadet otse metallpinnale ega metallist ümbritsetud kohta.
Seadme aktiveerimine
Seade tarnitakse aku lahti ühendatuna. Enne kasutamist tuleb aku ühendada.
1
Avage seade, keerates lahti tagaküljel olevad kaks kruvi ja tõstes kaane ära.
2
Eemalda plastist ribad aku klemmilt ja lükka akut ettevaatlikult selles suunas, kust ribad eemaldati. Seade aktiveerub automaatselt.
3
Hoidke plastist riba alles – seda saab vajaduse korral kasutada seadme deaktiveerimiseks.
4
Sulge seade, asetades kaas tagasi oma kohale ja pingutades kruvid kinni.
Anduri sondi ühendamine
Veenduge, et andur on õigesti ühendatud vastava pistikuga.
Ärge vahetage andurite sondid erinevate mõõtühikute või terminalide vahel.
Seadme paigaldamine
Asetage seade ohutusse kohta, kus sond ulatub jälgitavale seadmele.
Vältige seadme asetamist metallpindadele ja kaitsege seda vee, niiskuse ja kõrge õhuniiskuse eest.
Soovitav on seade kindlalt kinnitada Velcro kinnitusega.
TS-PT paigaldusjuhend
TS-logger
TS-Loggeri paigaldusjuhend
Käesolevad juhised kirjeldavad, kuidas kasutada transpordiloggerit temperatuuri reguleeritavate transpordikastide saatmisel ja vastuvõtmisel.
Temperatuuri reguleeritava kasti saatmine
1
Lülita transpordilogger sisse, tõstes vasakul küljel asuvat lülitit ülespoole, mille järel ilmub nähtavale roheline märk
2
Temperatuuri mõõtmine algab ja loggeri esikülje paremas ülemises nurgas süttib roheline märgutuli 2 sekundiks
Kui loggerile on programmeeritud mõõtmise alguse viivitus, salvestatakse temperatuurid alles pärast viivituse möödumist.
Temperatuuri reguleeritava kasti vastuvõtmine
1
Lülita transpordilogger välja, lükates vasakul küljel asuva lüliti alla, mille järel ilmub nähtavale punane märk
2
Temperatuuri mõõtmine lülitub välja ja logger näitab transpordi ajal saadud tulemust märgutule vilkumisega
- Roheline märgutuli: transpordi ajal on piirmäärad säilitatud. Piirmäärad on märgitud loggeri kleebisele.
- Punane märgutuli: Transpordi ajal ei ole piirmäärasid järgitud. Ärge avage saadetist enne, kui olete tutvunud kasutusjuhendiga.
Transpordilogger laadib mõõtmised automaatselt Seemoto teenusesse alla, kui see viiakse Seemoto baasjaama lähedusse. Mõõtmiste allalaadimiseks ei ole vaja transpordiloggeri lülitit sisse lülitada.
IAQS – siseõhu kvaliteedi andur
IAQS ilma rõhuvaheta
Enne paigaldamist kontrollige, et müügipakendis on järgmised seadmed ja tarvikud:
- Siseõhu kvaliteedi monitor (IAQS)
- Seinakinnitus mõõteseadmele
- Kinnitamiseks mõeldud kleebised
- Toiteallikas
IAQS mõõteseadme paigaldamine
1
Enne paigaldamist kontrollige, kas müügipakendi sisu vastab nimekirjale.
2
Leia mõõteseadmele mõõtmiskoht, kus on pidev vooluallikas ja kus seade saab rahulikult töötada.
3
IAQS-mõõteseade vajab tööks Seemoto või FeelPlace tugijaama. Kui sellist ei ole mõõtmiskohta paigaldatud, paigalda see esmalt vastavalt seadme paigaldusjuhendile ja käivita see.
4
Paigaldage siseõhu mõõteseade kohta, kus soovite mõõtmisi teha. Seadme paigutamisel tuleb arvestada järgmisi asjaolusid:
- Paigaldage seade umbes 1,5 meetri kõrgusele põrandast.
- Võimaluse korral paigaldage seade ruumi kesksele kohale. Praktilistel kaalutlustel paigaldatakse seade sageli seinale, sel juhul ei tohi seda paigaldada ukse ja/või akna lähedusse.
- Seadme paigutamisel arvestage vahetute keskkonnateguritega; näiteks kooliklassis on soovitatav paigaldada seade kohta, kus see ei tõmba liiga palju tähelepanu.
5
Kinnita seade. Soovi korral võid kinnitamiseks kasutada komplektis olevat seinakinnitust. Kui kasutad kinnitamiseks seinakinnitust, veendu, et vertikaalne kruviauk oleks suunatud ülespoole.
- Ühendage toiteallika Micro-USB-pistik sisemise õhukvaliteedi monitori külge.
- Ühendage toiteallikas vooluvõrku.
Seade on nüüd paigaldatud ilma rõhuvahe mõõtmiseta.

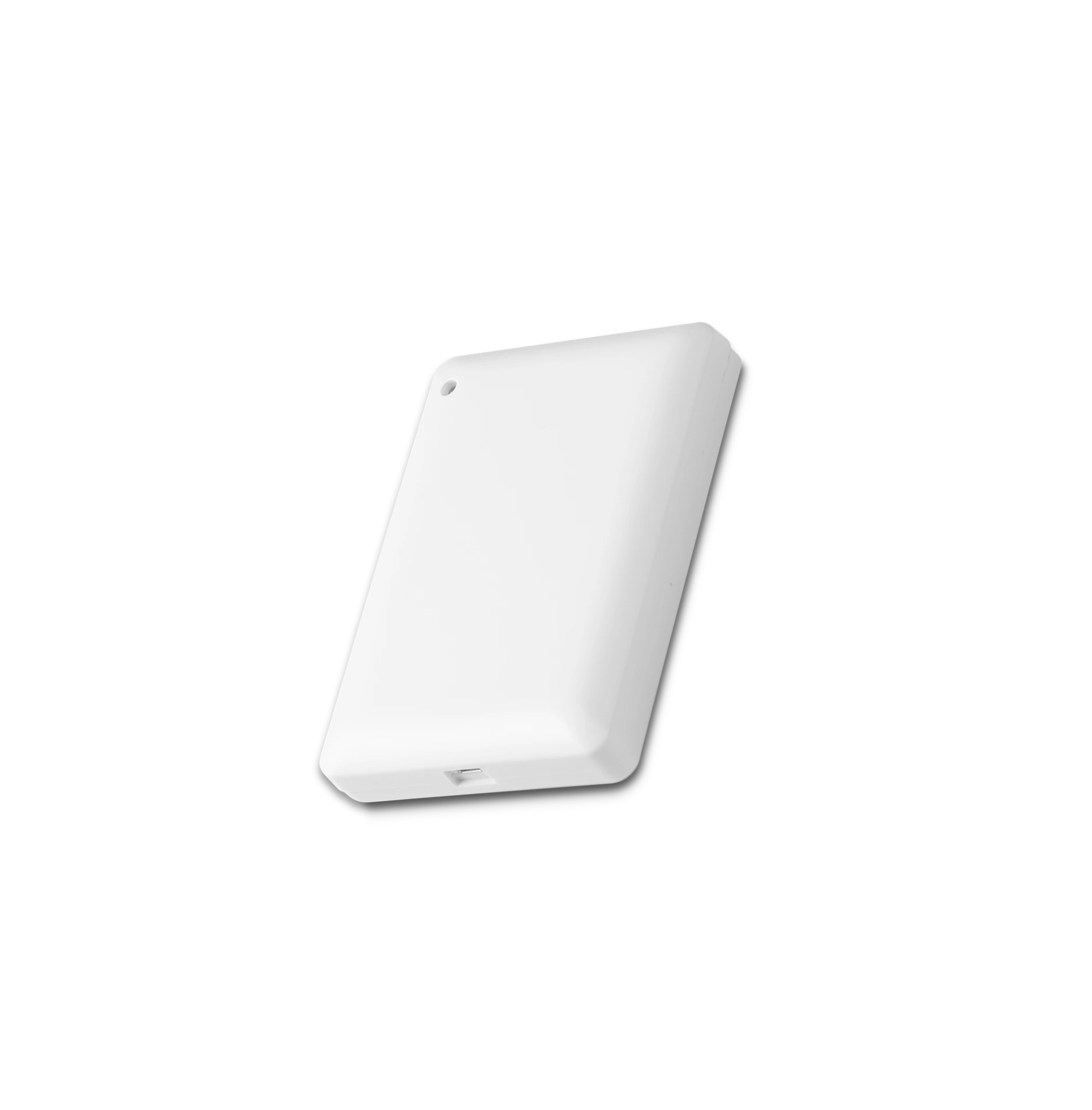

IAQS paigaldusjuhend
IAQS rõhuvahe
IAQS – Siseõhu kvaliteedi andur rõhuerinevuse mõõtmisega
IAQS-andur, mis on varustatud rõhuvahe mõõtmise funktsiooniga, mõõdab mitte ainult tavalisi õhukvaliteedi parameetreid, vaid ka sise- ja välisruumide õhurõhu vahet. See on eriti oluline näiteks apteekide või muude eriruumide puhta õhu jälgimisel.
Paigaldusjuhised (rõhuerinevuse mõõtmisega)
1
Paigaldage IAQS-andur seinale nagu põhimudelilgi, umbes 1,5 meetri kõrgusele põrandast ja ruumi kesksele kohale.
2
Rõhuvahe mõõtmiseks läheb andurist välja õhuke mõõtevoolik, mis tuleb suunata välisruumi.
3
Rõhuerinevuse mõõtmise vooliku paigaldamine:
- Puurige välisseina või aknaraami 6–8 mm suurune auk.
- Sisestage kaasasolev vasktoru (läbivoolutor) auku nii, et see ulatuks väljapoole.
- Tihendage vasktoru ja seina/aknaraami vaheline pragu täielikult õhukindlaks silikooni või akrüülhermeetikuga.
- Ühendage rõhuvahe mõõtmise voolik vasktoruga nii, et voolik oleks tihedalt kinnitatud, kuid ei painuks liiga palju.
- Paigaldage vooliku välisküljele ilmastikukaitset, et vesi ja putukad ei pääseks voolikusse.
4
Sees ühendage vooliku teine ots IAQS-anduri rõhuerinevuse mõõtmise liitmikuga (märgitud „Pa“ või vastava märkega).
5
Ühendage anduri toiteallikas ja laske seadmel käivituda.
Surveerinevuse mõõtmisel tuleb arvestada järgmist
- Rõhu erinevuse mõõtmise täpsus on ±0,5 Pascal (Pa), mis on piisav enamiku seire eesmärkide jaoks.
- Mõõtevoolik ei tohi olla üheski kohas painutatud ega kinni pigistatud.
- Veenduge, et välimine mõõtepunkt ei oleks tugeva tuule mõjualas, mis võib mõõtmistulemust moonutada.
- Kontrollige regulaarselt, et läbiviik on endiselt tihe ja et voolikus ei ole ummistusi.
- Kui ruumi rõhuerinevus muutub järsult, kontrollige esmalt mõõtevooliku seisukorda ja läbiviigu tihedust.
Baasjaamad
WGW – laogateway
WGW paigaldusjuhend (põhijuhend)
WGW tugijaama paigaldamine
Baasjaama paigaldamisel tuleb järgmist silmas pidada
- Baasjaam tuleks paigaldada asukohta, kust on võimalikult selge vaateväli anduritele.
- Ärge paigaldage seadet otse metallpinnale. Soovitatav on hoida metallpinnast vähemalt 5 cm kaugusel.
- Võimaluse korral paigaldage seade umbes 180–220 cm kõrgusele põrandast.
- Ärge paigaldage seadet otse lakke.
- Seade peab olema anduritele võimalikult hästi nähtav, et nende signaalid saaksid takistusteta liikuda. Kui andurid asuvad mitmes ruumis, proovige baasjaama paigaldada nii, et see kataks võimalikult hästi kõik ruumid.
- Pange tähele, et signaali edastamine läbi seinte on nõrgenenud, eriti betoonseinte puhul. Vajaduse korral kasutage signaali võimendit (REV-seade).
Baasjaam tarnitakse eelkonfigureeritud ja hakkab kohe pärast sisselülitamist automaatselt otsima võrguühendust ja andurite signaale.

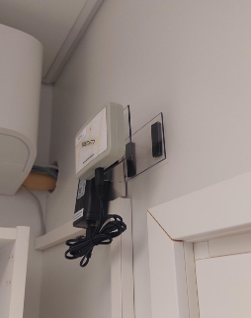

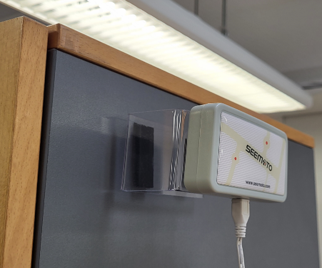

WGW põhilised paigaldusjuhised
WGW akupank

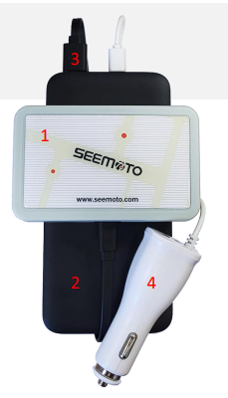

WGW-baasjaama paigaldamine sõidukisse koos varuakuga
Kui kasutate tugijaama sõidukis või muus kohas, kus pidev vooluvõrgutoide pole kättesaadav, võib toiteallikana kasutada akupangast.
Võimsuspanga kasutamine
1
Veenduge, et varuakku on enne kasutuselevõttu täielikult laetud.
2
Ühenda akupanga Micro-USB-kaabel tugijaama toitepesaga.
3
Akupanga mahutavus määrab, kui kaua tugijaam töötab ilma laadimiseta. Tavaliselt pakub 10 000 mAh akupank umbes 40–50 tundi tööaega.
4
Paigutage varuakupank ja tugijaam sõidukis turvalisse kohta, näiteks kindalaekasse või muusse sobivasse kohta.
Tähelepanekud
- Ärge jätke akupank või tugijaam pikaks ajaks sõidukisse äärmiselt külmadesse (alla -10 °C) või kuumadesse (üle +40 °C) tingimustesse.
- Kontrollige regulaarselt akupanga laetust ja laadige see vajaduse korral uuesti.
- Baasjaam näitab oma töötamist punase LED-tuluga, mis vilgub regulaarselt, kui seade on sisse lülitatud.
WGW akupanga paigaldusjuhend
WGW autolaadija

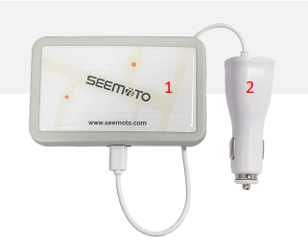

WGW-baasjaama paigaldamine sõidukisse autolaadijaga
Baasjaama saab kasutada sõidukis, kui see on pidevalt ühendatud autolaadijaga, sel juhul saab see toidet, kui sõiduk töötab.
Autolaadija paigaldamine
1
Ühendage autolaadija sõiduki 12 V/24 V pistikupesaga (sigaretisüütaja).
2
Ühendage autolaadija kaasasoleva Micro-USB-kaabli abil tugijaama toitepesaga.
3
Veendu, et tugijaama punane LED-tuli süttiks, mis näitab, et seade on sisse lülitatud.
4
Paigutage tugijaam sõidukis kohta, kus see asub võimalikult lähedal mõõdetavale ruumile (nt külmhoone), kuid on kaitstud löökide ja vibratsiooni eest.
Tähelepanekud
- Autolaadija ei varusta tugijaama toitega, kui sõiduk ei ole käivitatud, välja arvatud juhul, kui sõiduki toitepesa on pidevalt toidetud.
- Kui temperatuuri reguleerimine transpordi ajal on oluline isegi siis, kui sõiduk on välja lülitatud, kasutage varuakut või veenduge, et sõiduki pistikupesa on pidevalt toidetud.
- Baasjaam laadib salvestatud mõõtmisandmed automaatselt internetti üles, kui see on ühendatud mobiilsidevõrguga.
WGW autolaadija paigaldusjuhend
DGW – ekraaniühendus
DGW akupank

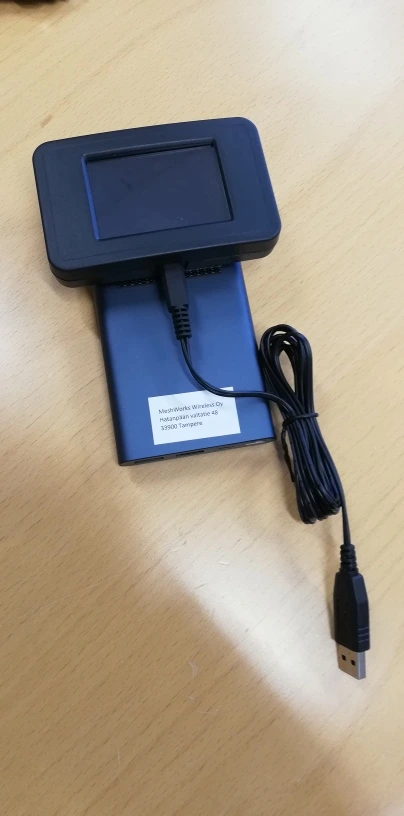

DGW-ekraanialuse paigaldamine koos toiteplokiga
DGW baasjaam on mõeldud temperatuuri mõõtmiste kuvamiseks ekraanil. Toitepangaga töötades saab seda paigaldada erinevatesse kohtadesse, mis on selle kasutamiseks olulised.
Paigaldamise etapid
1
Laadige akupank enne paigaldamist täis.
2
Ühendage varuakuga kaasasoleva kaabli abil DGW-seadme tagaküljel asuvasse USB-porti.
3
Paigutage DGW nähtavasse kohta, kust ekraani on lihtne jälgida. Soovitatav kõrgus on umbes 150–170 cm põrandapinnast.
4
Kui võimalik, kinnita seade seinakinnitusega või aseta see kindlale alusele, kust see ei saa kukkuda.
5
Veendu, et ekraan aktiveerub ja kuvab mõõtmisandmeid (esimesel käivitamisel võib see võtta paar minutit aega).
Tähelepanekud
- Powerbanki kestvus sõltub selle mahust ja ekraani heledusest. Tavaliselt tagab 10 000 mAh powerbank umbes 20–30 tundi kasutusaega.
- Veenduge, et seadmel on hea ühendus tugijaama ja anduritega.
- Ekraani heledust tuleks reguleerida vastavalt töökeskkonnale, et saavutada optimaalne nähtavus ja energiatarbimine.
- Kontrollige regulaarselt akupanga laetuse seisundit ja asendage see vajadusel laetud akupangaga.
DGW paigaldusjuhend
DGW ilma akupangata
DGW-kuvarialuse paigaldamine võrguvooluga
DGW baasjaam võib olla ka püsivalt paigaldatud, et kasutada võrgutoidet, mis on soovitatav püsipaigaldiste puhul.
Paigaldamise etapid
1
Vali ekraani alusele sobiv paigutuskoht. Pööra tähelepanu sellele, et toitejuhtme pikkusest piisaks pistikupesani jõudmiseks.
2
Kinnitage seade seinale kaasasolevate kinnitustega või asetage see kindlale alusele, kust ekraani on hästi näha.
3
Ühendage toiteallikas (5 V DC, vähemalt 2 A) seadme tagaküljel asuvasse toitepistikusse.
4
Ühendage toiteallikas pistikupesaga ja veenduge, et seade käivitub.
5
Ekraan peaks aktiveeruma ja hakkama näitama mõõtmisandmeid, kui ühendus tugijaama ja anduritega on loodud.
Tähelepanekud
- Veenduge, et toitejuhe on ohutult paigaldatud ega kujuta komistamise ohtu.
- Paigutage seade nii, et õhk saaks selle ümber ringleda ja seade ei läheks ülekuumenemise tõttu rikki.
- Kui mõõtmistulemused ei ilmu ekraanile mõne minuti jooksul pärast käivitamist, kontrollige, kas baasjaam ja andurid on sisse lülitatud ja töötavad korrektselt.
- Pikaajalise voolukatkestuse järel taaskäivitub seade automaatselt, kui vool taastub.

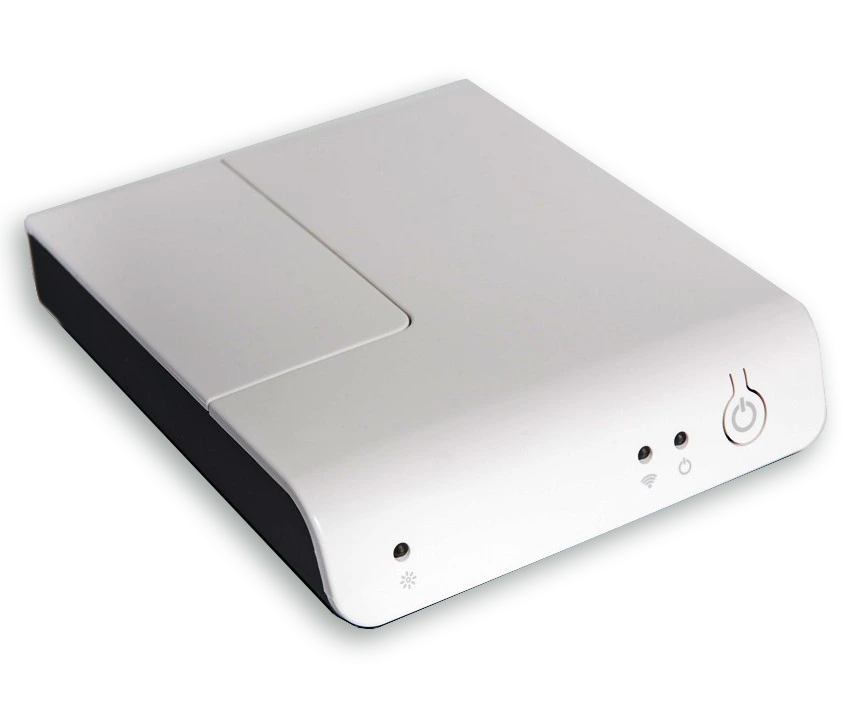

EGW – Etherneti värav
EGW paigaldusjuhend
EGW-Ethernet-baasjaama paigaldamine
EGW on baasjaam, mis ühendub internetiga võrgukaabli (Ethernet) kaudu ja on mõeldud püsivaks paigaldamiseks. See on optimaalne lahendus kohtadele, kus on olemas usaldusväärne püsiv võrguühendus.
Paigaldamise etapid
1
Valige paigalduskoht, mis vastab järgmistele kriteeriumidele:
- Kõrge asukoht (soovitatav kõrgus 180–220 cm põrandapinnast), kuid mitte otse laele kinnitatud.
- Seadme läheduses ei tohi olla metallpindu; hoidke metallkonstruktsioonidest vähemalt 5 cm kaugusel.
- Hea nähtavus anduritele, mitte riiulite või kapide taga.
- Võrgukaabli ulatuses, võrguühenduse punkti (RJ45 pistik) lähedal.
2
Kinnitage seade seinale kaasasolevate kinnitustega.
3
Ühendage võrgukaabel seadme RJ45-pistikupesaga.
4
Ühendage toiteallikas seadmega ja pistikupesaga.
Kasutuselevõtt ja töö
1
Seadme käivitumisel hakkab LED-indikaator vilkuma, kui seade otsib võrguühendust.
2
Umbes 5–10 minutit pärast võrguühenduse loomist süttib LED-tuli roheliselt põlema, mis näitab, et seade on ühendunud Seemoto teenusega.
3
Umbes 30 minutit pärast käivitamist on seade täielikult töökorras ja hakkab edastama andureid Seemoto teenusele.
Tähelepanekud
- Kui LED-indikaator ei muutu 30 minuti jooksul roheliseks, kontrollige võrgukaabli ühendust ja võrgu funktsionaalsust.
- EGW baasjaam vajab võrgus DHCP-serverit IP-aadressi automaatseks hankimiseks. Põhiseadistuses ei toeta staatilisi IP-aadresse.
- Seade töötab pärast taaskäivitamist automaatselt ega vaja eraldi konfigureerimist.
EGW paigaldusjuhend
Ruuterid
REV - sõiduulatuse pikendaja
REV paigaldusjuhend
REV-signaalivõimendi paigaldamine ja kasutamine
REV (Range Extender) on signaali võimendi, mis laiendab andurivõrgu ulatust. See paigaldatakse tugijaama ja andurite vahele kohtadesse, kus otsene signaali edastamine on nõrk või täielikult blokeeritud. Sellised kohad on näiteks teised ruumid, korrused või hooned.
Investeerimise põhimõtted
1
REV tuleb paigutada nii, et see saaks tugijaamast hea signaali, kuid oleks samal ajal lähemal anduritele, mille signaal on nõrk.
2
Signaalivõimendi tuleb paigutada vähemalt 5 meetri kaugusele tugijaamast – mitte liiga lähedale, kuid siiski nii, et see saaks tugijaamast piisavalt tugeva signaali.
3
Ideaalne paigutuskoht on kahe ruumi vahel, näiteks ukseavas või läbipääsu lähedal.
Paigaldamise etapid
1
Valige paigalduskoht, mis vastab järgmistele kriteeriumidele:
- Kõrge asukoht, nagu tugijaamade puhul (soovitatav kõrgus 180–220 cm põrandapinnast).
- Ärge asetage otse metalli vastu ega metalli seinte lähedusse.
- Lähedal vooluvõrgule, kuna REV vajab pidevat toiteallikat.
- Kindlalt kinnitatud, et seade ei saaks kukkuda.
2
Ühendage seadme toiteallikas kõigepealt REV-seadmega ja seejärel pistikupesaga.
3
Kontrollige, kas seadme LED-tuli süttib ja hakkab vilkuma.
Kasutuselevõtt ja töö
1
Pärast käivitamist hakkab REV automaatselt otsima signaale lähedalasuvast tugijaamast.
2
Umbes 10–15 minuti pärast hakkab LED-tuli põlema ühtlasemalt, mis näitab, et REV on leidnud tugijaama ja alustanud signaali edastamist.
3
Täielik töövalmidus saavutatakse umbes 30 minuti jooksul, mille järel LED-tuli põleb pidevalt.
Tähelepanekud
- REV vajab tööks alati pidevat toiteallikat – toitehäire katkestab ka signaali võimendamise.
- Ühte süsteemi saab paigaldada mitu REV-seadet, et signaali erinevates suundades laiendada.
- Kui signaal ei parane pärast REV-seadme paigaldamist, proovige seadet lähemale anduritele või tugijaamale viia.
- Pärast voolukatkestust taaskäivitub REV automaatselt ega vaja käsitsi taaskäivitamist.
